UPVC Pipe Extrusion Line

La UPVC-tuba eltrudlinio estas kontinua aŭtomatigita produktadlinio, kiu plastigas UPVC-sekajn miksaĵojn per ununura ŝraŭbo-ekstrudisto, eltrudas ilin tra cirkla muldilo, formas ilin en vakua grandeco-skatolo, malvarmigas ilin en malvarmiga akvocisterno, kaj finfine tranĉas kaj ruliĝas ilin.

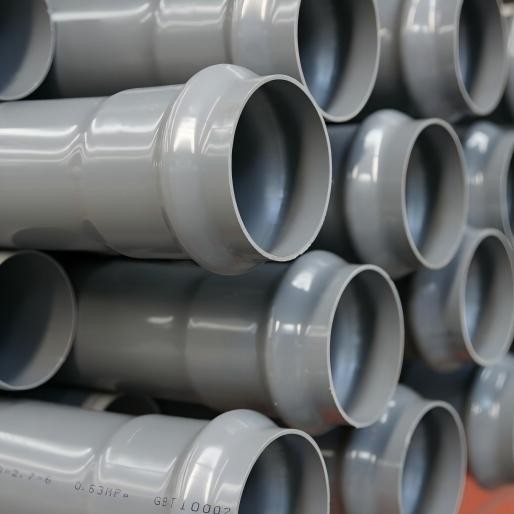

Finaj produktaj trajtoj:

·Koroda rezisto: ne rustiĝa, acida kaj alkala imuna, longa servodaŭro.

·Malalta fluida rezisto: Glata interna muro, malpli inklina al grimpi.

·Alta mekanika forto: havas bonan preman reziston.

·Bona izolado: taŭga por drato-tubo.

·Malpeza: facile transportebla kaj instalebla.

Ĉefaj aplikoj:

·Akvoprovizado tuboj: urba akvoprovizado, endoma akvoprovizado por konstruaĵoj.

·Drenadtubo: konstrui pluvakvon kaj kloakan drenadon.

·Elektra kanalo: protektas dratojn kaj kablojn.

·Irigaciaj tuboj: agrikultura kaj ĝardena irigacio.

Norma UPVC-tuba eltrudlinio ĉefe inkluzivas la jenajn sistemojn:

Baza laborfluo: Preparado de krudmaterialo → Alta rapido varma miksado → Malvarma miksado → Eltrudado de plastiĝo de ununura ŝraŭbo extruder → Formado de ringa muldilo → Malplena grandeco → Ŝprucmalvarmigo → Tirado → Presanta identigo → Fiksa longeca tranĉado → Pipa stakado

(1) Miksa sistemo

·Altrapida varma miksilo: PVC-rezino, stabiligilo (kalcia zinko aŭ plumba salo), plenigaĵo (CaCO ≮), modifilo (ACR), titana dioksido (TiO ₂, uzata por subĉiela maljuniĝa rezisto) kaj aliaj krudaĵoj estas miksitaj laŭ la preciza formulo, kaj varmigitaj ĝis ĉirkaŭ 120 gradoj per alta-rapideco por disvastigi kaj fandi la aldonaĵojn.

·Malvarma Miksilo: Ĝi ricevas altajn -temperaturajn materialojn kaj rapide malvarmigas ilin sub 40 gradojn per kirlado kaj jaka akvomalvarmigo, liberigante volatilajn gasojn por malhelpi kungluiĝon kaj akiri malfiksajn, unuformajn sekajn miksaĵojn por facila nutrado de ekstrudistoj.

(2) Eltruda sistemo - la kerno de la produktadlinio

·Ununura Ŝraŭba Ekstrudisto:

·Ĝi estas la absoluta ĉefa elekto por pipproduktado. Kompare kun ĝemel-ŝraŭbo, ĝi havas simplan strukturon, malaltan koston, facilan funkciadon kaj prizorgadon, kaj estas pli taŭga por la prilaborado de UPVC-tuboj pro sia tonda kaj disvastiga efiko al materialoj.

·Ŝraŭbo-dezajno: kutime bariera tipo ŝraŭbo aŭ disiga tipo ŝraŭbo, kiu povas efike malhelpi la produktadon de neplastigitaj materialaj eroj, plibonigi plastigan kvaliton kaj rendimenton.

· Specifo kaj modelo: identigita per ŝraŭbo-diametro (kiel Φ 65, Φ 90, Φ 120) kaj longo al diametro-proporcio (L/D, kutime 25:1 ĝis 33:1). Ju pli granda la bildformato, des pli bona la plastiga efiko.

(3) Forma kaj formada sistemo - ŝlosilo al tubo-kvalito

·Eltruda ŝimo (Die Head):

·La kerno estas cirkla ŝimo, kutime uzante Araneo-tipan ŝimon. Muldila dezajno devas certigi, ke la fandita materialo elfluas egale, kun konsekvenca premo kaj rapideco, por certigi unuforman murdikecon kaj samcentrecon de la tubo.

·Estas mandriloj kaj ĵetkuboj ene de la ŝimo, kaj la interspaco inter ambaŭ determinas la murdikecon de la pipo.

· Vakuo-dimensia tanko:

·Ĉi tio estas unika kaj decida ekipaĵo por produktado de pipoj. La alt-temperatura tubo-blankaĵo eliranta el la ŝimo tuj eniras la vakuan dimensigan skatolon plenigitan per malvarmiga akvo.

·Laboranta principo: La moligita pipo malplena estas adsorbita sur la grandeco maniko tra vakuo negativa premo, kaj la interna diametro de la grandeco maniko estas la ekstera diametro de la pipo. Samtempe ŝprucigi akvon malvarmigon por formi la eksteran diametron de la tubo.

·Metodo de grandeco: Krom malplena grandeco (ekstera grandeco), ekzistas ankaŭ interna premo grandeco (plenigo de kunpremita aero ene de la tubo kaj aldonado de malvarmiga grandeco maniko), sed la vasta plimulto de UPVC-pipoj uzas vakuan grandecon.

(4) Malvarmiga sistemo

· Ŝpruciga Malvarmiga Tanko:

·Post grandeco, la pipo eniras longan malvarmigan akvotankon (ĝis 20-40 metrojn longa) kaj estas egale ŝprucita per akvo de la ĉirkaŭaj ŝpruckapoj por ĝisfunde malvarmigi ĝin de ekstere al la interno.

·Avantaĝoj de ŝprucaĵmalvarmigo: Ĝi estas pli unuforma ol merga malvarmigo, povas efike redukti la internan streĉon de tuboj kaj malhelpi deformadon kaj deformadon.

(5) Sistemo de tirado

·Raŭpo Forigo:

·Komputita de multoblaj (kutime 2-4 aŭ pli) kaŭĉukaj spurblokoj ĉirkaŭvolvitaj ĉirkaŭ la kondukradoj, krampitaj per aerpremo aŭ hidraŭlika premo.

· Provizu stabilan, ĝustigeblan kaj potencan tiran forton, kies rapido devas esti precize sinkronigita kun la eltruda rapido, alie ĝi povas kaŭzi malebenan murdikecon aŭ rompon de la tubo.

(6) Presa kaj tranĉa sistemo

·Inkjeta Presilo: Spray marko, specifo, normo, produktada dato kaj aliaj markoj sur la surfaco de la pipo.

· Orbita Tranĉilo:

·Ĝi estas la plej bona elekto por tranĉado de tubo. Dum tranĉado, la cirkla segilklingo turniĝas ĉirkaŭ la pipo dum ĝi turniĝas, atingante puran tranĉon sen blatoj, svingoj aŭ deformado, kun tre glata tranĉo.

·Por grandaj-diametraj tuboj (kiel tiuj kun diametro de pli ol 110mm), planedaj tranĉmaŝinoj estas normaj.

1. Mura dikeco kaj koncentreco-kontrolo: Ĉi tiuj estas la kernaj indikiloj por mezuri la kvaliton de tuboj, kiuj dependas de la racieco de muldila dezajno, eltruda stabileco kaj sinkronigado de tirado.

2. Produktado kaj energia konsumo: La optimumigita dezajno de unuopaj ŝraŭbo-ekstrudistoj (kiel baraj ŝraŭboj) celas pliigi produktadon kaj redukti unuan energikonsumon.

3. Formula teknologio: La formulpostuloj por akvoprovizaj tuboj kaj drenaj tuboj estas malsamaj (kiel higienaj normoj kaj premorezistaj niveloj), postulante precizan formulsistemon.

1. Produktaj specifoj: Klare difinu la eksteran diametron kaj murdikecon de la tuboj produktotaj (kiel Φ 20mm - Φ 160mm), kiu determinas la grandecon de la extruder, la agordo de la ŝimo kaj helpa ekipaĵo.

2. Produktada postulo: Elektu la taŭgan ŝraŭban diametron laŭ la merkata plano (kiel proksimume 80-150kg/h por la Φ 65-maŝino kaj proksimume 180-280kg/h por la Φ 90-maŝino).

3. Aŭtomatiga nivelo: Ĉu vi bezonas plene aŭtomatan nutradon kaj pezan sistemon? Ĉu ni bezonas aŭtomatan stakgruon post tranĉado?

4. Ŝimo kaj grandeco maniko: La kvalito de la ŝimo rekte determinas la internan kvaliton kaj rendimenton de la pipo-materialo. La dimensia maniko devas esti anstataŭigita laŭ malsamaj tubdiametroj.

5. Provizanto-servo: Elektu fidindajn provizantojn, kiuj povas provizi plenan linioteknologion, procezformulan subtenon kaj ampleksan post-servon.

Resumo: La UPVC-tuba eltruda linio estas unu el la plej klasikaj kaj sukcesaj ekzemploj en eltruda teknologio.

La ŝlosilo al ĝia sukcesa funkciado kuŝas en:

·Uniforma plastiga ununura ŝraŭbo extruder

·Precize desegnitaj pipaj muldiloj

·Stabila kaj efika malplena sistemo de grandeco

· Sinkronigita kaj preciza traktirado

·Maturaj kaj fidindaj formuloj kaj procezoj

La produktadlinia agordo estas fleksebla, kun maturaj solvoj intervalantaj de malgrandaj ĝis grandaj plene aŭtomatigitaj linioj. La investa sojlo estas relative malalta kompare kun fenestroprofillinioj, igante ĝin ofta elekto por eniri la plastan eltrudan industrion.
